Firma VORTEX - Drticí technika GmbH vyvíjí, konstruuje a vyrábí od roku 1983 drtiče pro zpracovatelský průmysl přírodního kameniva a recyklace. Značný počet drtičů firmy je nasazen v hornictví, kamenolomech, štěrkovnách, ve výrobnách stavebních hmot a ve zpracovatelském průmyslu. Jednou z největších předností strojů Vortex je jejich flexibilita, kdy je možno použít jeden drtič v závislosti na jeho nastavení jak pro hrubé, tak i pro jemné drcení.

Patentované drtiče VORTEX nabízejí:

  • pokrokovou konstrukci se 4 - stupňovým zdrobněním v jednom drtícím procesu (úderové zubové těleso = stupeň 1, mlecí sáně = stupeň 2, mlecí kulisa = stupeň 3 a 4),

  • další stupně zdrobnění jsou podle přání zapojitelné nebo odpojitelné,
  • nastavení drtících nástrojů je prováděno hydraulicky,
  • stabilizace drticích nástrojů probíhá prostřednictvím senzorů a hydrauliky plně automaticky,
  • flexibilní možnost nasazení, např. hrubé nebo jemné drcení se provádí jednoduchou změnou nastavení drticích nástrojů; přitom lze podle požadavků dosáhnout nízkého či naopak vyššího jemného podílu ve výsledném produktu,
  • volbou "pomalého" nebo "rychlého" drcení je možno dodatečně ovlivnit množství jemného materiálu v produktu,
  • stroje jsou v širokém rozsahu necitlivé na velikostně nadměrné kusy ve vstupním materiálu a na kolísání jeho podávaného množství,
  • drtiče jsou konstruovány jako velmi stabilní s dlouhou životností, stroje mají velmi příznivý poměr ceny a výkonu,
  • s jedním drtičem VORTEX je možno nahradit více klasických drtičů, přičemž je zpravidla dosaženo zvýšeného výkonu; např. náhrada sekundárního nebo terciárního drtiče,
  • jedním drtičem VORTEX je možno zpracovat vstupní zrno do velikosti  cca 600 mm,

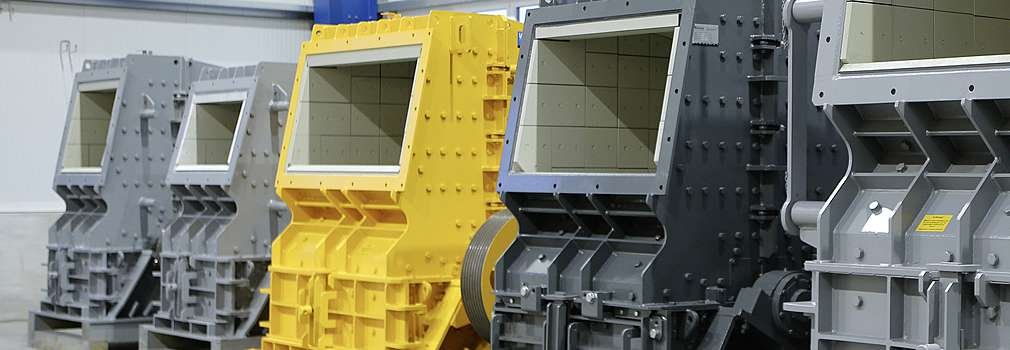

  • drtiče VORTEX se vyrábějí v následujících řadách dle šíře rotoru.
Typ strojeŠíře rotoru
VORTEX 9-5-4, 9-5-6530 mm
VORTEX 9-8-4, 9-8-6890 mm
VORTEX 9-10-4, 9-10-61 000 mm
VORTEX 9-12-4, 9-12-61 200 mm
VORTEX 9-15-4,1 500 mm

Příklady použití: pro materiály např. andezit, čedič, diabas, dolomit, gabro, žula, vápenec, sádrovec, štěrk

Vstup. materiálProduktVýkon, vstupPozn.
32 - 120 mm
0 - 150/180 mm
0 - 2 mmcca 30 t/hse zpět. oběhem
32 - 80 mm0 - 4 mmcca 40 t/hse zpět. oběhem
32 - 300 mm (cca 90 %) 0 - 32 mmcca 120 t/h
0 - 200 mm(cca 40 % při prvním průchodu strojem) 0 - 4 mmcca 50 t/h
60 - 400/600 mm0 - 60 mmcca 400 t/h

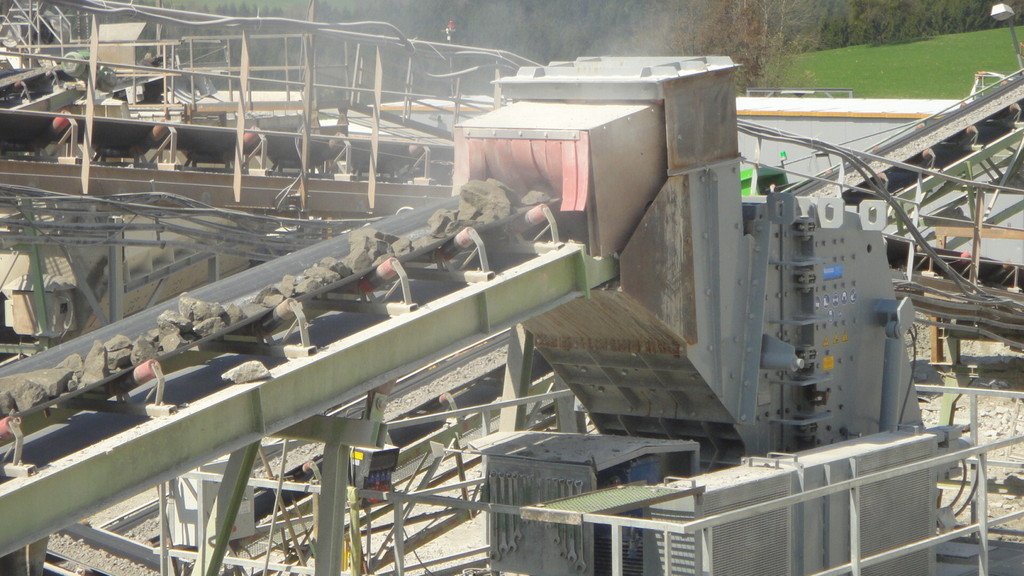

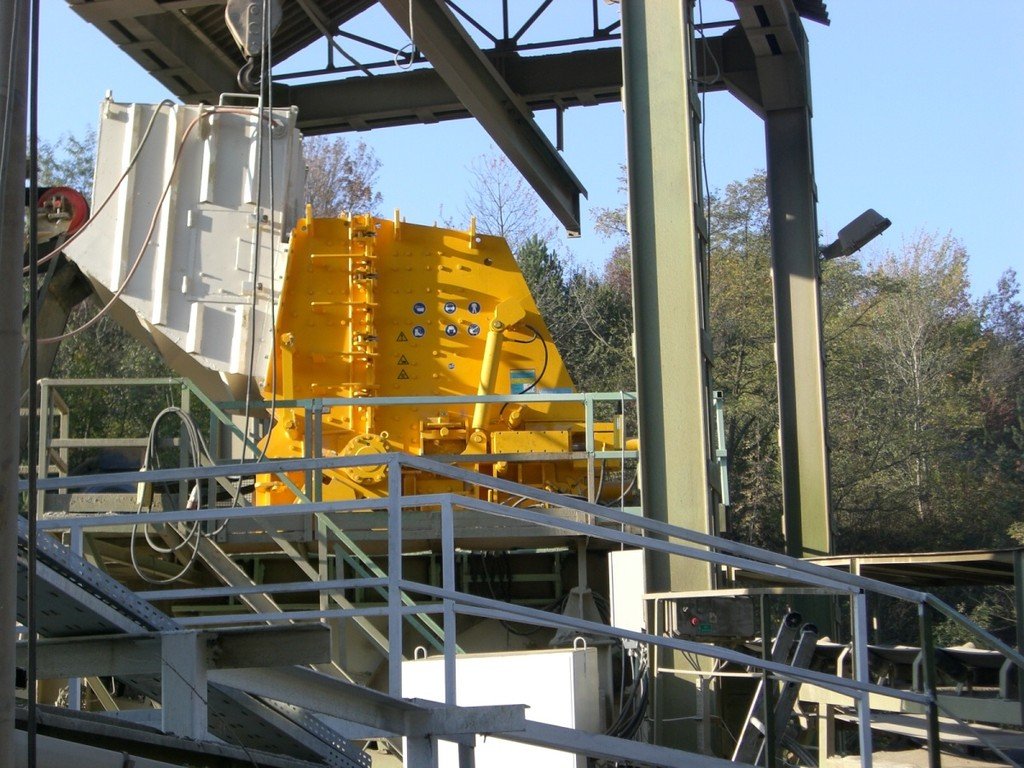

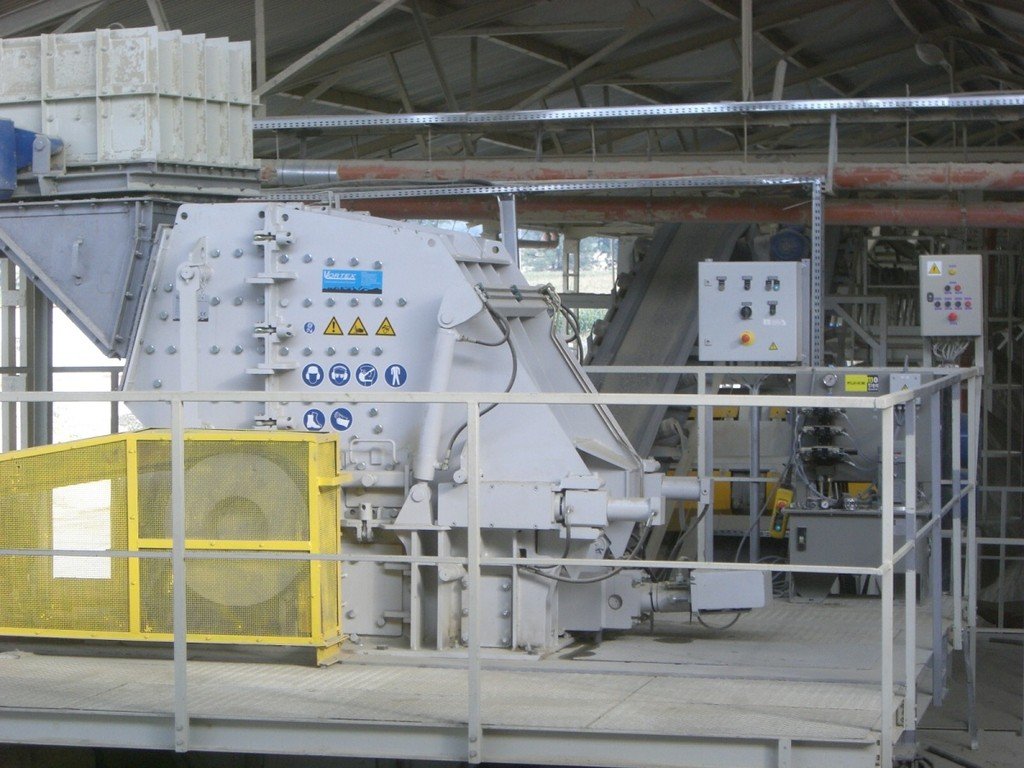

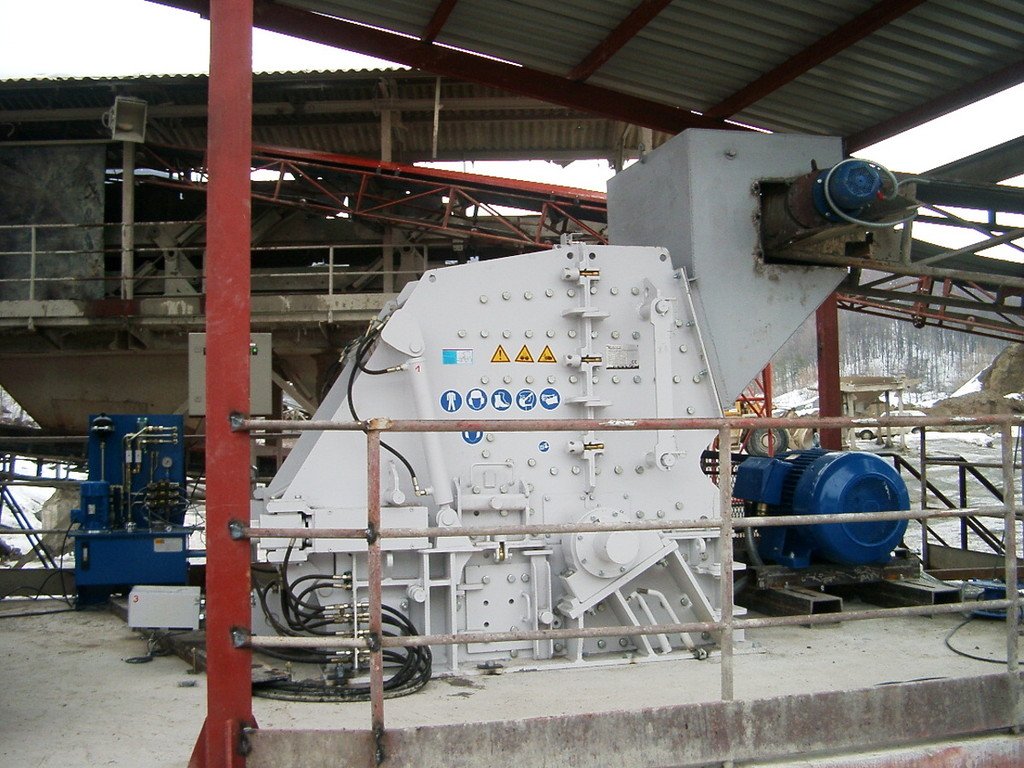

Prohlédněte si drtiče

Technologické zkoušky a testování materiálů

Ve zkušebním středisku firmy Vortex  je možno provést komplexní zkoušky drcení  s materiálem zákazníka. Středisko je vybaveno dvěma produkčními drtiči typu Vortex 9-10-4 a Vortex 9-10-16.
